하이 라이트: | 1-5/8' 50Ohm 동축 케이블,VSWR 동축 케이블,라디오 주파수 1-5/8' 50Ohm 동축 케이블 |
---|

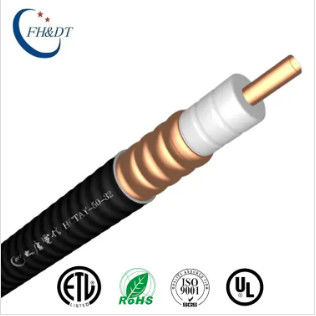

무선 통신 50Ohm구리 튜브피더 케이블 1-5/8 인치 ((1-5/8 ′′ 동축 케이블)HHTAY-50-42
빠른 세부 사항:
설명:
유연한 전파 동축 케이블은 유연한 RF 피더 케이블 또는 피더 케이블이라고도 불립니다.1-5/8 "피더는 일반적으로 매우 낮은 손실과 장거리 연결을 지원하는 운반자 특정 케이블입니다.큰 프로젝트에서는1-5/8"동축 케이블은 필수 케이블, 간단한 연결, 설치 후 낮은 실패율입니다. OEM 또는 ODM의 사용자 정의를 받아
사양:
내부 선도자 | |
부드러운 구리 튜브 | |
직경 ((mm) | 170.3±0.10 |
단열 | |
3층 단열 | |
직경 ((mm) | 420.4±0.5 |
외부 선도자 | |
구리 튜브 | |
구리 위의 지름 | |
외부 전도기 (mm) | 460.50±0.4 |
재킷 | |
두께 ((mm) | 10.7±0.2 |
직경 ((mm) | 490.5±0.5 |
최소 굽기 반지름 (mm) | |
단일 굽기 | 300 |
다중 굽기 | 510 |
온도 범위 ((°C) | |
표준 재킷 | -40+70 |
불 retardant 재킷 | -25+70 |
임페던스 (Ω) | 50±1 | |
용량 (pF/m) | 76 | |
속도 (%) | 88 | |
DC 분해, 볼트 (V) | ≥ 11000 | |
보호 효과 (dB) | >>120 | |
차단 주파수 (GHz) | 2.7 | |
완화 (dB/100m) 및 평균 전력 (kW) | ||
빈도 | 약화 | 평균 |
힘 | ||
150 MHz | 0.85 | 13.5 |
450 MHz | 1.56 | 7.2 |
800 MHz | 2.17 | 5.2 |
900MHz | 2.34 | 4.93 |
1800 MHz | 3.54 | 3.12 |
2000MHz | 3.78 | 3.01 |
2500MHz | 4.36 | 2.64 |
VSWR | ||
820MHz~960MHz | 1.10 | |
1700MHz~2200MHz | 1.10 | |
2200MHz~2500MHz | 1.15 |
표준 조건:
약화: VSWR 1.0, 케이블 온도 20°C
평균 전력: VSWR 1.0, 주변 온도 40°C
내부 전도기 온도 100°C. 태양열 부하가 없습니다.
최대 VSWR 및 약화 값은 명목 값의 105%가 되어야 합니다.
응용 프로그램:
일반적으로 모바일, 통신, 연락 휴대 전화 신호 커버리 및 인터컴 신호 커버리에 사용됩니다.
