지휘자 수: | 8 | 타입: | Cat.7 S-FTP |
---|---|---|---|
애플리케이션: | 통신 / 케이블링 시스템 | 색: | 맞춤형 |
재킷 소재: | PVC&LSZH | 도체 재료: | 무산소 동선 |
구조: | 4P 뒤틀린 쌍 | 관리인: | 23AWG |
포장: | 중립적 드럼 | 양: | 305m/d |
하이 라이트: | 600MHz Cat7 이더넷 케이블,Cat7 S FTP 4 쌍 낮은 누화,600MHz Cat7 S FTP |

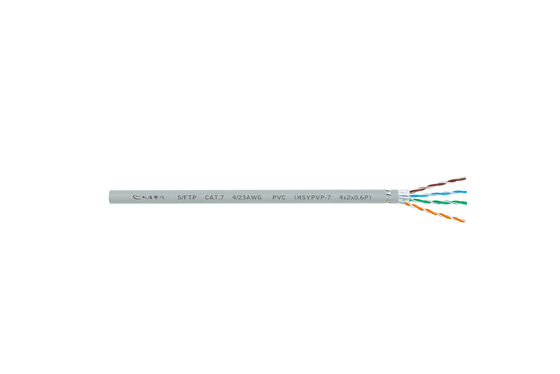

Cat.7 S-FTP 4 쌍 저누화 지수 랜 케이블
빠른 세부 사항 :
기술 :
관리인은 23AWG 고품질 무산소 동선 (99.99%)를 채택합니다. 10 기가비트 이더넷 애플리케이션에 적합하게, 가장 높은 전송 주파수는 600MHz에 도달할 수 있습니다. 알루미늄 호일 하위 차폐물과 실크 층 일반적 차폐의 구조물에서 설계되어 각각 쌍 사이의 혼선 지수는 어떤 10dB 이하에 의해서도 증가되지 말아야 합니다. 더 케이블은 100m 채널 시험 또는 90m 영구적인 링크 테스트를 통과할 수 있습니다. 완전히 CPR UL에 일치하는, IEEE802.3an ISO / IEC 11801-2008 ANSI/TIA-568C.2-2009의 기준에 대한 지정과 상사. OEM 또는 ODM의 특화를 받아들이세요
관리인들의 수 : | 8 | 타이핑하세요 : | Cat.7 S-FTP |
---|---|---|---|
애플리케이션 : | 통신 / 케이블링 시스템 | 색 : | 주문 제작됩니다 |
재킷 소재 : | PVC&LSZH | 전도체 물질 : | 무산소 동선 |
구조 : | 4P 뒤틀린 쌍 | 관리인 : | 23 AWG |
포장되는 것 : | 중립적 드럼 | 양 : | 305m/d |
상술 :
시험 표준 | ISO / 국제전기기술위원회 61156.5, IEEE 802.3,YD/T 1019 | ||||||||||||||
구조 | |||||||||||||||
관리인 | 재료 | 단단한 나동선 |
|
||||||||||||
지름(MM) | 0.58 | ||||||||||||||
단열재 | 재료 | 표면 형태 표면 페이 | |||||||||||||
지름(MM) | 1.35 | ||||||||||||||
핵심 색 | 1 백색-남색 / 청색 | 2개 하얀 오렌지 / 오렌지 | |||||||||||||
3 흰색 푸른 / 녹색 | 4 하얀 갈색 / 브라운 | ||||||||||||||
알루미늄 호일 | 14×0.075mm | 브레이드(MM) | 16/7/0.10, TC | ||||||||||||
낙하산을 펼치는 줄 | Tex111 | 적용 범위 | ≥40% | ||||||||||||
덮개 | 재료 | PVC / LSZH | |||||||||||||
두께 | 0.65±0.1mm | ||||||||||||||
지름 | 8.2±0.2mm | ||||||||||||||
색 | 중간 회색 / 검정색 | ||||||||||||||
표면 인쇄 | 서한 높은 것 | 3.0 ± 0.5 밀리미터 | |||||||||||||
색 | Black&White | ||||||||||||||
인쇄 오류 & 공간 | ≤± 0.5%, 1m | ||||||||||||||
패키지 | 박스에서 릴 | 패키지 길이 | 305m | ||||||||||||
박스 차원(MM) | 510*510*240 | ||||||||||||||
전기적 성질 | |||||||||||||||
도체 저항 (20C) | ≤9.5 Ω/ 100m | ||||||||||||||
전기 저항 착란 ( 20C) | ≤2.0% | ||||||||||||||
절연 저항 | >5000 MΩ·km | ||||||||||||||
접지 캐패시턴스 착란 (0.8 킬로 헤르츠 또는 1kHz)에 쌍이 되세요 | ≤330 pF/100m | ||||||||||||||
쌍의 상호 커패시턴스 | ≤5.6 nF/100m | ||||||||||||||
지연 스큐 | ≤25 ns/100m | ||||||||||||||
전송 성분은 (테스트를 요행수로 맞힙니다) | |||||||||||||||
Feq MHZ |
위상 지연 | IL | RL | 다음의 | PS 다음에 | ELFEXT | PS ELFEXT | ||||||||
≤ns/100m | ≤dB/100m | ≥dB | ≥dB/100m | ≥dB/100m | ≥dB/100m | ≥dB/100m | |||||||||
1.0 | 570 | 2.0 | 20.0 | 78.0 | 75.0 | 78.0 | 75.0 | ||||||||
4.0 | 552 | 3.7 | 23.0 | 78.0 | 75.0 | 78.0 | 75.0 | ||||||||
8.0 | 547 | 5.2 | 24.5 | 78.0 | 75.0 | 77.2 | 74.2 | ||||||||
10.0 | 545 | 5.9 | 25.0 | 78.0 | 75.0 | 75.3 | 72.3 | ||||||||
16.0 | 543 | 7.4 | 25.0 | 78.0 | 75.0 | 71.2 | 68.2 | ||||||||
20.0 | 542 | 8.3 | 25.0 | 78.0 | 75.0 | 69.3 | 66.3 | ||||||||
25.0 | 541 | 9.3 | 24.3 | 78.0 | 75.0 | 67.3 | 64.3 | ||||||||
31.25 | 540 | 10.4 | 23.6 | 78.0 | 75.0 | 65.4 | 62.4 | ||||||||
62.5 | 539 | 14.9 | 21.5 | 75.5 | 72.5 | 59.4 | 56.4 | ||||||||
100 | 538 | 19.0 | 20.1 | 72.4 | 69.4 | 55.3 | 52.3 | ||||||||
200
|
537 | 27.5 | 18.0 | 67.9 | 64.9 | 49.3 | 46.3 | ||||||||
250 | 536 | 31.0 | 17.3 | 66.4 | 63.4 | 47.3 | 44.3 | ||||||||
300 | 536 | 34.2 | 17.3 | 65.2 | 62.2 | 45.8 | 42.8 | ||||||||
400 | 536 | 40.0 | 17.3 | 63.4 | 60.4 | 43.3 | 40.3 | ||||||||
500 | 536 | 45.3 | 17.3 | 61.9 | 58.9 | 41.3 | 38.3 | ||||||||
600 | 535 | 50.1 | 17.3 | 60.7 | 57.7 | 39.7 | 36.7 |
애플리케이션 :
주거 케이블링 시스템에서 일반명 케이블링 시스템과 사용자 원격 통신 아웃렛과 분배실 사이의 케이블링을 구축함에 있어 작업 영역의 원격 통신 아웃렛과 교차 접속 벽장의 분배실 사이에 전보를 채서 넓게 사용됩니다.
FAQ
Cat.7 S-FTP 랜 케이블
Q1. 나는 더 케이블을 위한 샘플 순서를 가지고 있을 수 있습니까?
한 : 예, 우리는 샘플 순서를 검사와 수표 품질로 맞아들입니다. 혼합시료는 받아들일 수 있습니다.
Q2. 생산 소요 시간에 대하여 어떻게 생각합니까?
한 : 샘플 준비를 위한 1 주, 대량 생산을 위한 3-4 주.
Q3. 당신은 랜 케이블 주문을 위한 어떠한 MOQ 제한도 가지고 있습니까?
한 : 샘플 점검을 위한 1대 pc인 낮은 MOQ는 이용 가능합니다. 대량 생산을 위한 200개 박스 (305m/box)
Q5. 진행되는 방법 랜 케이블을 위한 주문?
한 : 첫째로 우리에게 당신의 요구조건 또는 애플리케이션을 알려드립시다.
둘째로 우리는 당신의 요구조건 또는 제안에 따라 인용합니다.
제3으로 고객은 샘플을 확인하고 장소가 형식적 순서를 위해 침적됩니다.
네번째로 우리는 세부 사항을 패키징하는 것 제공하고, 고객과 함께 확인합니다.
그리고 나서 우리는 생산을 배열합니다.
Q6. 그것이 내 로고를 랜 케이블 제품에 프린트하기 위한 OK입니까?
한 : 예. 우리의 생산 전에 형식적으로 우리에게 통보하세요.
Q7 : 당신은 제품을 위한 개런티를 제공합니까?
한 : 예, 우리는 자사 제품에 25년 보증을 제공합니다.
