지휘자 수: | 8 | 타입: | Cat.7 S-FTP |
---|---|---|---|
애플리케이션: | 통신 / 케이블링 시스템 | 색: | 주문 제작됩니다 |
재킷 소재: | PVC&LSZH | 전도체 물질: | 무산소 동선 |
구조: | 4P 뒤틀린 쌍 | 관리인: | 23AWG |
포장: | 중립적 드럼 | 양: | 305m/d |
하이 라이트: | IEEE 802.3 Cat7 이더넷 케이블,cat7 파일 전송 프로토콜 저누화 랜 케이블,IEEE 802.3 cat7 파일 전송 프로토콜 |

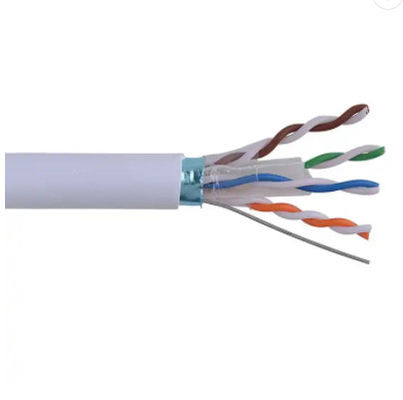

Cat.7 S-FTP 4 쌍 저누화 지수 랜 케이블
기술
이 Cat.7 S-FTP 4 쌍 저누화 지수 랜 케이블은 우수한 혼선 지수를 위해 고품질 23AWG 관리인과 알루미늄 호일 하위 차폐물과 실크 층 일반적 차폐로 설계됩니다. 그것은 IEEE802.3an과 ISO / IEC 11801-2008, ANSI/TIA-568C.2-2009, CE, 로에스, CPR와 유엘 표준으로 순응하고, 최고 600MHz까지 전송 주파수와 10이지 기가비트 이더넷 적용에 적합합니다. 그것은 100m 채널 시험 또는 90m 영구적인 링크 테스트를 통과했고, 25년 보증이 딸려 있습니다. 특화가 이용 가능한 OEM 또는 ODM.
상술 :
시험 표준 | ISO / 국제전기기술위원회 61156.5, IEEE 802.3,YD/T 1019 | ||||||||||||||
구조 | |||||||||||||||
관리인 | 재료 | 단단한 나동선 |
|
||||||||||||
지름(MM) | 0.58 | ||||||||||||||
단열재 | 재료 | 표면 형태 표면 페이 | |||||||||||||
지름(MM) | 1.35 | ||||||||||||||
핵심 색 | 1 백색-남색 / 청색 | 2개 하얀 오렌지 / 오렌지 | |||||||||||||
3 흰색 푸른 / 녹색 | 4 하얀 갈색 / 브라운 | ||||||||||||||
알루미늄 호일 | 14×0.075mm | 브레이드(MM) | 16/7/0.10, TC | ||||||||||||
낙하산을 펼치는 줄 | Tex111 | 적용 범위 | ≥40% | ||||||||||||
덮개 | 재료 | PVC / LSZH | |||||||||||||
두께 | 0.65±0.1mm | ||||||||||||||
지름 | 8.2±0.2mm | ||||||||||||||
색 | 중간 회색 / 검정색 | ||||||||||||||
표면 인쇄 | 서한 높은 것 | 3.0 ± 0.5 밀리미터 | |||||||||||||
색 | Black&White | ||||||||||||||
인쇄 오류 & 공간 | ≤± 0.5%, 1m | ||||||||||||||
패키지 | 박스에서 릴 | 패키지 길이 | 305m | ||||||||||||
박스 차원(MM) | 510*510*240 | ||||||||||||||
전기적 성질 | |||||||||||||||
도체 저항 (20C) | ≤9.5 Ω/ 100m | ||||||||||||||
전기 저항 착란 ( 20C) | ≤2.0% | ||||||||||||||
절연 저항 | >5000 MΩ·km | ||||||||||||||
접지 캐패시턴스 착란 (0.8 킬로 헤르츠 또는 1kHz)에 쌍이 되세요 | ≤330 pF/100m | ||||||||||||||
쌍의 상호 커패시턴스 | ≤5.6 nF/100m | ||||||||||||||
지연 스큐 | ≤25 ns/100m | ||||||||||||||
전송 성분은 (테스트를 요행수로 맞힙니다) | |||||||||||||||
Feq |
위상 지연 | IL | RL | 다음의 | PS 다음에 | ELFEXT | PS ELFEXT | ||||||||
≤ns/100m | ≤dB/100m | ≥dB | ≥dB/100m | ≥dB/100m | ≥dB/100m | ≥dB/100m | |||||||||
1.0 | 570 | 2.0 | 20.0 | 78.0 | 75.0 | 78.0 | 75.0 | ||||||||
4.0 | 552 | 3.7 | 23.0 | 78.0 | 75.0 | 78.0 | 75.0 | ||||||||
8.0 | 547 | 5.2 | 24.5 | 78.0 | 75.0 | 77.2 | 74.2 | ||||||||
10.0 | 545 | 5.9 | 25.0 | 78.0 | 75.0 | 75.3 | 72.3 | ||||||||
16.0 | 543 | 7.4 | 25.0 | 78.0 | 75.0 | 71.2 | 68.2 | ||||||||
20.0 | 542 | 8.3 | 25.0 | 78.0 | 75.0 | 69.3 | 66.3 | ||||||||
25.0 | 541 | 9.3 | 24.3 | 78.0 | 75.0 | 67.3 | 64.3 | ||||||||
31.25 | 540 | 10.4 | 23.6 | 78.0 | 75.0 | 65.4 | 62.4 | ||||||||
62.5 | 539 | 14.9 | 21.5 | 75.5 | 72.5 | 59.4 | 56.4 | ||||||||
100 | 538 | 19.0 | 20.1 | 72.4 | 69.4 | 55.3 | 52.3 | ||||||||
200 |
537 | 27.5 | 18.0 | 67.9 | 64.9 | 49.3 | 46.3 | ||||||||
250 | 536 | 31.0 | 17.3 | 66.4 | 63.4 | 47.3 | 44.3 | ||||||||
300 | 536 | 34.2 | 17.3 | 65.2 | 62.2 | 45.8 | 42.8 | ||||||||
400 | 536 | 40.0 | 17.3 | 63.4 | 60.4 | 43.3 | 40.3 | ||||||||
500 | 536 | 45.3 | 17.3 | 61.9 | 58.9 | 41.3 | 38.3 | ||||||||
600 | 535 | 50.1 | 17.3 | 60.7 | 57.7 | 39.7 | 36.7 |
애플리케이션 :
주거 케이블링 시스템에서 일반명 케이블링 시스템과 사용자 원격 통신 아웃렛과 분배실 사이의 케이블링을 구축함에 있어 작업 영역의 원격 통신 아웃렛과 교차 접속 벽장의 분배실 사이에 전보를 채서 넓게 사용됩니다.
DATANG 케이블은 R&D, 제조업, 판매, 원격 통신 케이블과 중국에서 부속물의 유통과 전세계 시장에서 분화시킵니다. 끊임없는 노력으로, DATANG 케이블은 2009년 이후로 중국에 Top10 케이블링 시스템 브랜드였습니다.
DATANG 케이블은 1965년 이후로 중국에서 케이블 연구와 혁신에 초점을 맞춥니다.
50년 R&D 경험 이상을 가지고, 우리는 많은 국가 표준과 다른 산업 기준을 설계한 것에 기여했습니다. DATANG 케이블은 전문적 기술 팀을 있고 필요할 때 우리가 강한 기술 지원을 할 수 있습니다.
DATANG 케이블은 3 메인 워크샵을 가지고 있습니다 : 랜 케이블과 부속물, 섬유 케이블과 부속물과 동축 케이블과 부속물 워크샵. 수입된 생산 라인과 잘 계획된 현대 워크샵과 경험이 풍부한 팀으로, DATANG 케이블은 가정에서 그리고 다음 해외에서 고객 요구를 만족시키기 위해 큰 능력을 갖추고 있습니다 랜 케이블 : 100만 박스 / 년 ; 동축 케이블 : 80000 킬로미터 / 년 ; 광 케이블 : 3.5 백만 핵심 킬로미터 / 년.
질<質>은 항상 첫번째 우선 사항의 DATANG 케이블에 있습니다. 회사가 ISO 9001이라는 것을 환경경영 표준이 증명했고 제품이 국제 표준에 따라 제조되고 시험됩니다. 제품이 로에스라는 것을 한계, UL, ETL, CPR가 증명했습니다. OEM&ODM 서비스는 이용 가능합니다.
고객 요구를 만족시키는 것 항상 DATANG 케이블을 요구하는 드라이브입니다. DATANG 케이블은 고객 만족도 때문에 양쪽 국내 해외 시장에서 큰 시장 점유율을 이끌었습니다. 더 점점 더 많은 고객들은 고객들을 충족시키기 위한 그것의 강력한 지지와 서비스와 지속적인 향상이 요구조건이기 때문에 DATANG 케이블과 제휴하기로 선택하고 있습니다. 고객들과 함께, 우리는 많은 어려움을 극복했고, 고객들을 더 잘 도움이 될 수 있는 우리의 능력을 향상시켰고, 차차 결합됩니다. 연간 세입은 위에 9000만 USD와 매년 성장하는 것 입니다.
FAQ
Cat.7 S-FTP 랜 케이블
Q1. 나는 더 케이블을 위한 샘플 순서를 가지고 있을 수 있습니까?
한 : 예, 우리는 샘플 순서를 검사와 수표 품질로 맞아들입니다. 혼합시료는 받아들일 수 있습니다.
Q2. 생산 소요 시간에 대하여 어떻게 생각합니까?
한 : 샘플 준비를 위한 1 주, 대량 생산을 위한 3-4 주.
Q3. 당신은 랜 케이블 주문을 위한 어떠한 MOQ 제한도 가지고 있습니까?
한 : 샘플 점검을 위한 1대 pc인 낮은 MOQ는 이용 가능합니다. 대량 생산을 위한 200개 박스 (305m/box)
Q5. 진행되는 방법 랜 케이블을 위한 주문?
한 : 첫째로 우리에게 당신의 요구조건 또는 애플리케이션을 알려드립시다.
둘째로 우리는 당신의 요구조건 또는 제안에 따라 인용합니다.
제3으로 고객은 샘플을 확인하고 장소가 형식적 순서를 위해 침적됩니다.
네번째로 우리는 세부 사항을 패키징하는 것 제공하고, 고객과 함께 확인합니다.
그리고 나서 우리는 생산을 배열합니다.
Q6. 그것이 내 로고를 랜 케이블 제품에 프린트하기 위한 OK입니까?
한 : 예. 우리의 생산 전에 형식적으로 우리에게 통보하세요.
Q7 : 당신은 제품을 위한 개런티를 제공합니까?
한 : 예, 우리는 자사 제품에 25년 보증을 제공합니다.
