난연제 신축성 동축 케이블 7/8 인치 50 오옴 동축 케이블

기본 정보
원래 장소: 중국, 성도
브랜드 이름: FHDT
인증: ISO,RoHs, ETL, UL, CPR
모델 번호: 방화제 재킷 7/8″ HCTAYZ-50-22
최소 주문 수량: 10km
가격: Negotiable
포장 세부 사항: 중립적 드럼, 500m/drum. 주문형입니다
배달 시간: 대량 생산을 위한 3-4 주
지불 조건: '교섭할 수 있는' 이라는 다른 용어인 보통 전신환
상세 정보
애플리케이션: 통신 / 케이블링 시스템, 기지국 내부 도체: 매끄러운 구리 튜브
외부 지휘자: 물결모양 구리 튜브 단열재: 단열재 중 3 층
색: 검정색 재킷 소재: LSZH
포장: 중립적 드럼 양: 500m/Drum
하이 라이트:

난연제 신축성 동축 케이블

,

7/8 인치 50 오옴 동축 케이블

,

난연제 50 오옴 동축 케이블


제품 설명

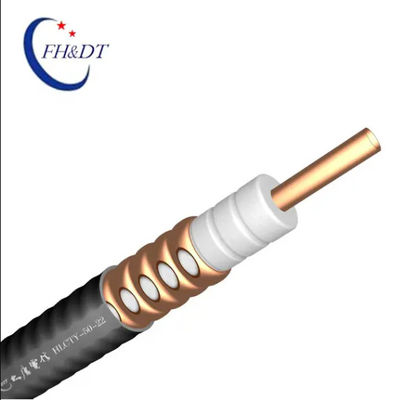

가요성 50Ohm 구리 튜브 난연제 동축 케이블 7/8 인치 (7/8″Retardant) HCTAYZ-50-22



빠른 세부 사항 :

  • 낮은 감약
  • 낮은 전압 정재파비,
  • 고 팽장
  • 고전력 등급
  • 우수한 환경 성과
  • 우수한 기계적 성능
  • 주문 제작된 케이블



기술 :

공급 장치는 함수는 고주파 에너지를 전하는 전자파를 위한 전송 채널입니다. 피더 케이블은 작은 왜곡, 저손실, 강한 대항 간섭 능력과 주입선과 안테나 사이에, 그리고 수신기의 신호 입력 사이에 좋은 임피던스 매치로, 안테나에 의해 받아들인 신호를 효과적으로 전송할 수 있습니다. 대규모 프로젝트에, 동축 케이블은 설치 뒤에 필수적 케이블과 단순 접속과 낮은 불량 발생률입니다. OEM 또는 ODM의 특화를 받아들이세요.



상술 :

구조

안쪽 도선
매끄러운 구리 튜브
지름(MM) 9.00±0.10
단열재
단열재 중 3 층
지름(MM) 22.40±0.40
외부 전도체
물결모양 구리 튜브
외부 전도체 (밀리미터) 24.90±0.30
재킷
두께(MM) 1.3±0.2
지름(MM) 27.5±0.3

엔지니어링데이터

한 개의 굽힘 120
다수 굽힘 250
굴곡의 최소 값 15
온도 범위(C)
표준 재킷 -40~+70
방화제 재킷 -25~+70


전기적 실행

임피던스 (Ω) 50±1
전기 용량 (pF/m) 75±2
속도 (%) 89
Dc 고장, 볼트(V) ≥6000
실드 효율성(dB) >>120
차단 장치 frequenc(GHz) 6.0
Attenuation(dB/100m)and 평균 전원(kW)
주파수 희석 평균
150 마하즈 1.47 7.20
450 마하즈 2.64 3.88
800 마하즈 3.62 2.83
900 마하즈 3.87 2.65
1800 마하즈 5.73 1.79
2000 마하즈 6.09 1.68
2500 마하즈 6.94 1.50
3000 마하즈 7.74 1.35
3500 마하즈 8.55 1.25
4000 마하즈 9.28 1.18
5000 마하즈 10.65 1.03
전압 정재파비
820MHz~960MHz 1.10
1700MHz~1900MHz 1.10
2100MHz~2200MHz 1.13
3300MHz~3600MHz 1.20
4400MHz~5000MHz 1.20

표준 조건 :

희석을 위해 : 전압 정재파비 1.0, 케이블 온도 20C

평균을 위해 강화하세요 : 전압 정재파비 1.0, 대기 온도 40C

안쪽 도체 온도 100C.어떤 태양 로딩.

최대 전압 정재파비와 감쇠치는 액면가에서 떨어져 105%일 것입니다.







애플리케이션 :

그것은 보통 무선 통신 기지국에서 사용됩니다.
