| 원래 장소: | 중국, 성도 |
|---|---|
| 브랜드 이름: | FHDT |
| 인증: | ISO,RoHs, ETL, UL, CPR |
| 모델 번호: | 1/2 " SF HCAHY-50-9 |
| 최소 주문 수량: | 10km |
| 가격: | Negotiable |
| 포장 세부 사항: | 중립적 드럼 또는 통, 500m/drum 또는 200m/carton. 주문형입니다 |
| 배달 시간: | 대량 생산을 위한 3-4 주 |
| 지불 조건: | '교섭할 수 있는' 이라는 다른 용어인 보통 전신환 |
| Application: | Telecommunication / Cabling System | Material: | Copper |
|---|---|---|---|
| Color: | Customized | 재킷 소재: | PE&LSZH |
| 포장: | 중립적 드럼 / 중립적 통 | 양: | 500m/Drum 또는 200m/Carton |
| 하이 라이트: | 최고 신축성 동축 케이블 1/2 " SF,구리 동축 케이블 HCAHY-50-9,구리 동축 케이블 1/2 " SF |
||

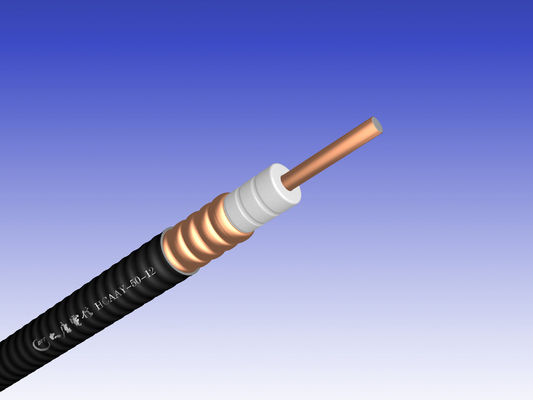

매우 유연합니다.50오hm 구리코아시얼케이블1/2 인치 (~1/2)∙SF) HCAHY-50-9
빠른 세부 사항:
설명:
슈퍼 유연한 전파 동축 케이블은 또한 슈퍼 유연한 RF 피더 케이블 또는 sf 케이블로 불립니다. 1/2 sf 동축 케이블의 외부 전도자는 나선형 파동 된 구리 파이프 구조를 채택합니다.이 종류의 케이블은 굽는 성능이 더 좋습니다., 작은 굽기 반지름, 좋은 굽기 저항, 비용 효율, 모듈, 기기 및 시스템의 고밀도 상호 연결에 적합합니다.
OEM 또는 ODM의 사용자 정의를 받아 들여
사양:
| 내부 선도자 | |
| 구리 접착 알루미늄 | |
| 직경 ((mm) | 30.60±0.10 |
| 단열 | |
| 3층 단열 | |
| 직경 ((mm) | 100.00±0.40 |
| 외부 선도자 | |
| 구리 튜브 | |
| 외부 전도기 (mm) | 120.00±0.30 |
| 재킷 | |
| 두께 ((mm) | 00.70±0.20 |
| 직경 ((mm) | 130.40±0.20 |
| 최소 굽기 반지름 (mm) | |
| 단일 굽기 | 25 |
| 다중 굽기 | 30 |
| 온도 범위 ((°C) | |
| 표준 재킷 | -40+70 |
| 불 retardant 재킷 | -25+70 |
| 임페던스 (Ω) | 50±1 | |
| 용량 (pF/m) | 82±2 | |
| 속도 (%) | 84 | |
| DC 분해, 볼트 (V) | ≥2500 | |
| 보호 효과 (dB) | >>120 | |
| 차단 주파수 (GHz) | 10.2 | |
| 완화 (dB/100m) 및 평균 전력 (kW) | ||
| 빈도 | 약화 | 평균 |
| 힘 | ||
| 150 MHz | 4.21 | 2.51 |
| 450 MHz | 7.59 | 1.41 |
| 800 MHz | 10.40 | 1.00 |
| 900MHz | 11.20 | 0.96 |
| 1800 MHz | 16.60 | 0.62 |
| 2000MHz | 17.60 | 0.60 |
| 2500MHz | 19.20 | 0.53 |
| 3000MHz | 22.40 | 0.47 |
| 3500 MHz | 24.58 | 0.44 |
| 4000MHz | 26.65 | 0.43 |
| 5000 MHz | 30.55 | 0.36 |
| VSWR | ||
| 800MHz~1000MHz | 1.10 | |
| 1700MHz~2200MHz | 1.10 | |
| 2200MHz~2700MHz | 1.15 | |
| 3300MHz~3600MHz | 1.20 | |
| 4400MHz~5000MHz | 1.20 | |
표준 조건:
약화: VSWR 1.0, 케이블 온도 20°C
평균 전력:VSWR 1.0실내 온도 40°C
내부 전도기 온도 100°C. 태양열 부하가 없습니다.
최대 VSWR 및 약화 값은 명목 값의 105%가 되어야 합니다.
응용 프로그램:
환경의 더 엄격한 구부리 성능에 더 적합합니다. 일반적으로 모바일, 통신, 연락 휴대 전화 신호 커버리지 및 인터컴 신호 커버리지에 사용됩니다.일반적으로 안테나와 주요 피더 사이의 점퍼로 사용됩니다., 기지 스테이션의 송신기 및 주 공급기, 장비의 내부 연결 라인, 실내 커버리지 등
