| 원래 장소: | 성도, 중국 |
|---|---|
| 브랜드 이름: | FHDT |
| 인증: | YD / T 1258, IEC 60794-1 |
| 모델 번호: | 실내 다중 섬유 광케이블 |
| 최소 주문 수량: | 500대 드럼 |
| 가격: | Negotiable |
| 포장 세부 사항: | 단지 4 킬로미터 / 드럼 |
| 배달 시간: | 특정 명세서와 수요에 의존합니다 |
| 지불 조건: | '교섭할 수 있는' 이라는 다른 용어인 보통 전신환 |
| 공급 능력: | 특정 명세서와 수요에 의존합니다 |
| 브랜드: | FHDT | 모델: | 실내 다중 섬유 광케이블 |
|---|---|---|---|
| 증명서: | 야드 / Ｔ 1258, 국제전기기술위원회 60794-1 | 식자재원산지정보: | 성도, 중국 |
| 하이 라이트: | 옥내용 광 케이블 IEC 60794-1,통신 활형 다중 섬유 케이블,다중 섬유 케이블 IEC 60794-1 |
||

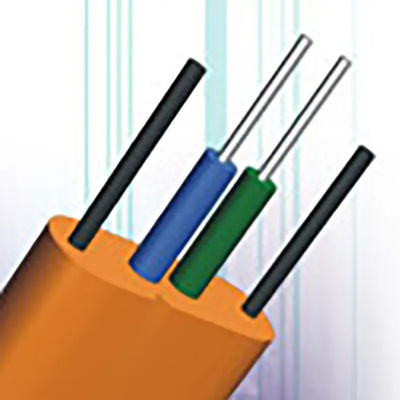

저마찰 활 유형 케이블은 야외인 것으로부터 실내에 접속을 위한 드롭 케이블로서 사용됩니다.
이 상술에서 공급된 광섬유는 국제 전기통신 규격 위원회 G.657을 위한 요구조건을 충족시킵니다
| 섬유 특성 | |||||
| 특성 | 세부 사항 | 가치 | 유닛 | ||
| 모드 필드 직경 | 사고 방식 | 1 310 | 별거 안 해 | ||
| 액면가의 범위 | 8.6-9.2 | um | |||
| 허용한도 | ±0.4 | um | |||
| 클래딩 직경 | 명사 상당어 | 125.0 | um | ||
| 허용한도 | ±0.7 | um | |||
| 핵심 편심 오차 | 최대 | 0.5 | um | ||
| 피복 비원형성 | 최대 | 1.0 | % | ||
| 케이블 컷오프 파장 | 최대 | 1260 | 별거 안 해 | ||
| 언캐이블드 섬유 거시 구부러짐 손실 | 반지름 | 15 | 10 | 7.5 | 밀리미터 |
| 권회수 | 10 | 1 | 1 | ||
| 맥스. 1550 nm에 | 0.03 | 0.1 | 0.5 | dB | |
| 맥스. 1625 nm에 | 0.1 | 0.2 | 1.0 | dB | |
| 내력 | 최저치 | 0.69 | GPa | ||
|
착색 분산 파라미터 3 조항 셸마이어 맞춤 (1 260nm 내지 1 460 nm) |
λ0min | 1 300 | 별거 안 해 | ||
| λ0max | 1 324 | 별거 안 해 | |||
| S0min | 0.073 | ps/ (nm2 × 킬로미터) | |||
| S0max | 0.092 | ps/ (nm2 × 킬로미터) | |||
|
리니어 핏팅 (1 625 nm에 대한 1 460 nm) |
민. 1550 nm에 | 13.3 | ps/ (nm × 킬로미터) | ||
| 맥스. 1550 nm에 | 18.6 | ps/ (nm × 킬로미터) | |||
| 민. 1625 nm에 | 17.2 | ps/ (nm × 킬로미터) | |||
| 맥스. 1625 nm에 | 23.7 | ps/ (nm × 킬로미터) | |||
|
섬유 특성 |
|||
|---|---|---|---|
| 특성 | 세부 사항 | 가치 | 유닛 |
| 최대 감쇠 | 1310 nm에 | 0.40 | dB/km |
| 수소 노화 뒤에 있는 최대 감쇠 | 1383 nm ±3 nm에 | 0.40 | dB/km |
| 최대 감쇠 | 1550 nm에 | 0.30 | dB/km |
| 모드 필드 직경 | 사고 방식 | 1310 | 별거 안 해 |
| 액면가의 범위 | 8.6-9.2 | μm | |
| 허용한도 | ± 0.4 | μm | |
| 클래딩 직경 | 명사 상당어 | 125.0 | μm |
| 허용한도 | ± 0.7 | μm | |
| 핵심 편심 오차 | 최대 | 0.6 | μm |
| 피복 비원형 | 최대 | 1.0 | % |
| 케이블 컷오프 파장 | 최대 | 1260 | 별거 안 해 |
| 거시 구부러짐 손실 | 반지름 | 30 | 밀리미터 |
| 권회수 | 100 | ||
| 1625 nm에 있는 최대 | 0.1 | dB | |
| 내력 | 최저치 | 0.69 | GPa |
|
착색 분산 파라미터 3 조항 셸마이어 맞춤 (1460 nm에 대한 1260 nm) |
λ0min | 1300 | 별거 안 해 |
| λ0max | 1324 | 별거 안 해 | |
| S0min | 0.073 | ps/ (nm2 × 킬로미터) | |
| 타입 | 기술 |
애플리케이션 범위 |
사용 상황 |
| GJXV | 중심 금속 강도 부재, PVC 덮개, 활형 드롭 케이블 | 수평선상이고 수직 와이어와 건축물 | 권고됩니다 |
| GJXFV | 비금속계 중심 강도 부재, PVC 덮개, 활형 드롭 케이블 | 전반적 사용 | |
| GJXH | 중심 금속 강도 부재, 비할로겐 난연제 재킷, 활형 드롭 케이블 | 권고됩니다 | |
| GJXFH | 비금속계 중심 강도 부재, 비 할로겐, 난연제 재킷, 활형 드롭 케이블 | 권고됩니다 | |
| GJYXCH |
중심 금속 강도 부재, 비 할로겐 화염 억제제 재킷, 자가 지원 활형 드롭 케이블 |
야외입니다 자가 지원 오버헤드 도입 |
권고됩니다 |
| GJYXFCH |
비금속계 중심 강도 부재, 비 할로겐 난연제 재킷, 자가 지원 활형 드롭 케이블 |
전반적 사용 |
애플리케이션의 더 레인지에 따르면. 우리의 활형 드롭 케이블은 2 시리즈로 분류될 수 있습니다 : 수평 및 수직 케이블링 시스템과 자립하 공중 케이블.
표준 :YD/T1997.1-2014
주요 기술적인 매개 변수
| 항목 | GJXH/V | GJXFH/V | ||
| 케이블 직경 (밀리미터) | 2.0×3.0 | |||
| 케이블 중량 (kg/km) | 10 | 9 | ||
| 힘 용어 (N) | 장기간 | 100 | 100 | |
| 개요 | 250 | 250 | ||
| 분쇄 Resistance(N/100mm) | 장기간 | 1000 | 1000 | |
| 개요 | 2200 | 2200 | ||
| 온도 범위(C) | -40~+60 | |||
| 기록 : 금속 강도 부재가 수평 및 수직 케이블링 시스템을 위해 사용된다고 제안하세요 | ||||
주요 기술적인 매개 변수
| 항목 | GJXCH/V | GJXFCH/V | |
| 케이블 직경 (밀리미터) | 2.0×4.0 | ||
| 케이블 중량 (kg/km) | 20 | 19 | |
| 힘 용어 (N) | 장기간 | 300 | 300 |
| 개요 | 900 | 900 | |
|
붕괴 저항 (N/100mm) |
장기간 | 1000 | 1000 |
| 개요 | 2200 | 2200 | |
| 온도 범위(C) | -40~+60 | ||
