지휘자 수: | 8 | 타입: | Cat.8 S-FTP |
---|---|---|---|
애플리케이션: | 통신 / 케이블링 시스템 | 색: | 맞춤형 |
재킷 소재: | PVC&LSZH | 도체 재료: | 무산소 동선 |
구조: | 4P 뒤틀린 쌍 | 관리인: | 22AWG |
포장: | 중립적 드럼 | 양: | 305m/drum |
하이 라이트: | PVC LSZH Cat8 이더넷 케이블,10 기가비트 케이블 이더넷 고양이 8 스프트피,PVC LSZH 고양이 8 스프트피 22AWG |

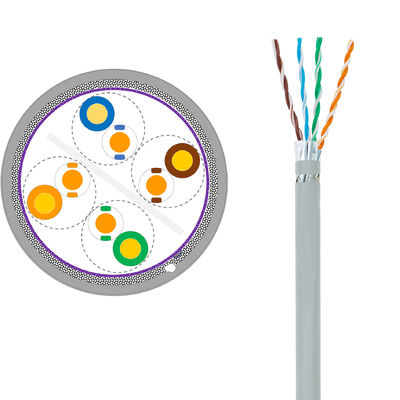

Cat.8 S-FTP 4 쌍 저누화 지수 랜 케이블
빠른 세부 사항 :
기술 :
관리인은 22AWG 고품질 무산소 동선 (99.99%)를 채택합니다. 10 기가비트 이더넷 애플리케이션에 적합하게, 가장 높은 전송 주파수는 1000MHz에 도달할 수 있습니다. 알루미늄 호일 하위 차폐물과 실크 층 일반적 차폐의 구조물에서 설계되어 각각 쌍 사이의 혼선 지수는 어떤 10dB 이하에 의해서도 증가되지 말아야 합니다. 더 케이블은 100m 채널 시험 또는 90m 영구적인 링크 테스트를 통과할 수 있습니다. 완전히 CPR UL에 일치하는, IEEE802.3an ISO / IEC 11801-2008 ANSI/TIA-568C.2-2009의 기준에 대한 지정과 상사. OEM 또는 ODM의 특화를 받아들이세요
상술 :
시험 표준 | ANSI/TIA-568-C.2,ISO/IEC 11801 | |||||||||||||||||
구조 | ||||||||||||||||||
관리인 | 재료 | 단단한 나동선 | ||||||||||||||||
지름(MM) | 22AWG | |||||||||||||||||
단열재 | 재료 | HDPE | ||||||||||||||||
지름(MM) | 1.59±0.05 | |||||||||||||||||
핵심 색 | 1.white-blue/blue | 2.white-orange/orange | ||||||||||||||||
3.white-green/green | 4.white-brown/brown | |||||||||||||||||
폴리에스테르 도청 | 부정 | 알루미늄 호일 | 예 | |||||||||||||||
낙하산을 펼치는 줄 | 210D*3 | 분리자 | 예 | |||||||||||||||
브레이드 | 예 | 적용 범위 | ≥30% | |||||||||||||||
덮개 | 재료 | LSZH | ||||||||||||||||
두께(MM) | 0.6±0.1 | |||||||||||||||||
지름(MM) | 8.7±0.5 | |||||||||||||||||
색 | 검정색 | |||||||||||||||||
표면 인쇄 | 서한 높은 것 | 3.0 ± 0.5 밀리미터 | ||||||||||||||||
색 | 백색 | |||||||||||||||||
인쇄 오류 & 공간 | ≤± 0.5%, 1m | |||||||||||||||||
패키지 :드럼 | 패키지 길이 :305m | |||||||||||||||||
드럼 차원(MM) | 400*400*320 | |||||||||||||||||
전기적 성질 | ||||||||||||||||||
도체 저항 (20C) | ≤7.38 Ω/ 100m | |||||||||||||||||
전기 저항 착란 ( 20C) | ≤2.0% | |||||||||||||||||
절연 저항 | >5000 MΩ·km | |||||||||||||||||
접지 캐패시턴스 착란 (0.8 킬로 헤르츠 또는 1KHz)에 쌍이 되세요 | ≤160pF/100m | |||||||||||||||||
전송 성분 | ||||||||||||||||||
Feq | 즈크 | IL | RL | 다음의 | PS 다음에 | ELFEXT | PS ELFEXT | |||||||||||
Ω | ≤dB/100m | ≥dB | ≥dB/100m | ≥dB/100m | ≥dB/100m | ≥dB/100m | ||||||||||||
4.00 | 100±15Ω | 3.7 | 23.0 | 78.0 | 75.0 | 78.0 | 75.0 | |||||||||||
8.00 | 5.2 | 24.5 | 78.0 | 75.0 | 77.2 | 74.2 | ||||||||||||
10.00 | 5.8 | 25.0 | 78.0 | 75.0 | 75.3 | 72.3 | ||||||||||||
16.00 | 7.3 | 25.0 | 78.0 | 75.0 | 71.2 | 68.2 | ||||||||||||
20.00 | 8.2 | 25.0 | 78.0 | 75.0 | 69.3 | 66.3 | ||||||||||||
25.00 | 9.2 | 24.3 | 78.0 | 75.0 | 67.3 | 64.3 | ||||||||||||
31.25 | 10.3 | 23.6 | 78.0 | 75.0 | 65.4 | 62.4 | ||||||||||||
62.50 | 14.6 | 21.5 | 78.0 | 75.0 | 59.4 | 56.4 | ||||||||||||
100.00 | 18.5 | 20.1 | 75.4 | 72.4 | 55.3 | 52.3 | ||||||||||||
200.00 | 100±18Ω | 26.5 | 18.0 | 70.9 | 67.9 | 49.3 | 46.3 | |||||||||||
250.00 | 29.7 | 17.3 | 69.4 | 66.4 | 47.3 | 44.3 | ||||||||||||
300.00 | 100±25Ω | 32.7 | 17.3 | 68.2 | 65.2 | 45.8 | 42.8 | |||||||||||
400.00 | 38.0 | 17.3 | 66.4 | 63.4 | 43.3 | 40.3 | ||||||||||||
500.00 | 42.8 | 17.3 | 64.9 | 61.9 | 41.3 | 38.3 | ||||||||||||
600.00 | 47.1 | 17.3 | 63.7 | 60.7 | 39.7 | 36.7 | ||||||||||||
1000 | 100±35Ω | 61.9 | 15.1 | 60.4 | 57.4 | 35.3 | 32.3 | |||||||||||
1500 | 23.2 | 14.0 | 27.7 | 24.7 | 15.5 | 12.5 | ||||||||||||
2000 | 27.2 | 13.1 | 25.8 | 22.8 | 13.0 | 10.0 | ||||||||||||
환경 온도 | ||||||||||||||||||
상점 | -10~+50C | 설치 | -5~+40 | 작업 | -20 ~ +60 | |||||||||||||
발언 | ||||||||||||||||||
a) 통과에게 30m 채널 시험을 확보하고 24m 영구적인 링크 테스트를 통과하세요. |
애플리케이션 :
주거 케이블링 시스템에서 일반명 케이블링 시스템과 사용자 원격 통신 아웃렛과 분배실 사이의 케이블링을 구축함에 있어 작업 영역의 원격 통신 아웃렛과 교차 접속 벽장의 분배실 사이에 전보를 채서 넓게 사용됩니다.
FAQ
Cat.8 S-FTP 랜 케이블
Q1. 나는 더 케이블을 위한 샘플 순서를 가지고 있을 수 있습니까?
한 : 예, 우리는 샘플 순서를 검사와 수표 품질로 맞아들입니다. 혼합시료는 받아들일 수 있습니다.
Q2. 생산 소요 시간에 대하여 어떻게 생각합니까?
한 : 샘플 준비를 위한 1 주, 대량 생산을 위한 3-4 주.
Q3. 당신은 랜 케이블 주문을 위한 어떠한 MOQ 제한도 가지고 있습니까?
한 : 샘플 점검을 위한 1대 pc인 낮은 MOQ는 이용 가능합니다. 대량 생산을 위한 200개 박스 (305m/box)
Q5. 진행되는 방법 랜 케이블을 위한 주문?
한 : 첫째로 우리에게 당신의 요구조건 또는 애플리케이션을 알려드립시다.
둘째로 우리는 당신의 요구조건 또는 제안에 따라 인용합니다.
제3으로 고객은 샘플을 확인하고 장소가 형식적 순서를 위해 침적됩니다.
네번째로 우리는 세부 사항을 패키징하는 것 제공하고, 고객과 함께 확인합니다.
그리고 나서 우리는 생산을 배열합니다.
Q6. 그것이 내 로고를 랜 케이블 제품에 프린트하기 위한 OK입니까?
한 : 예. 우리의 생산 전에 형식적으로 우리에게 통보하세요.
Q7 : 당신은 제품을 위한 개런티를 제공합니까?
한 : 예, 우리는 자사 제품에 25년 보증을 제공합니다.
